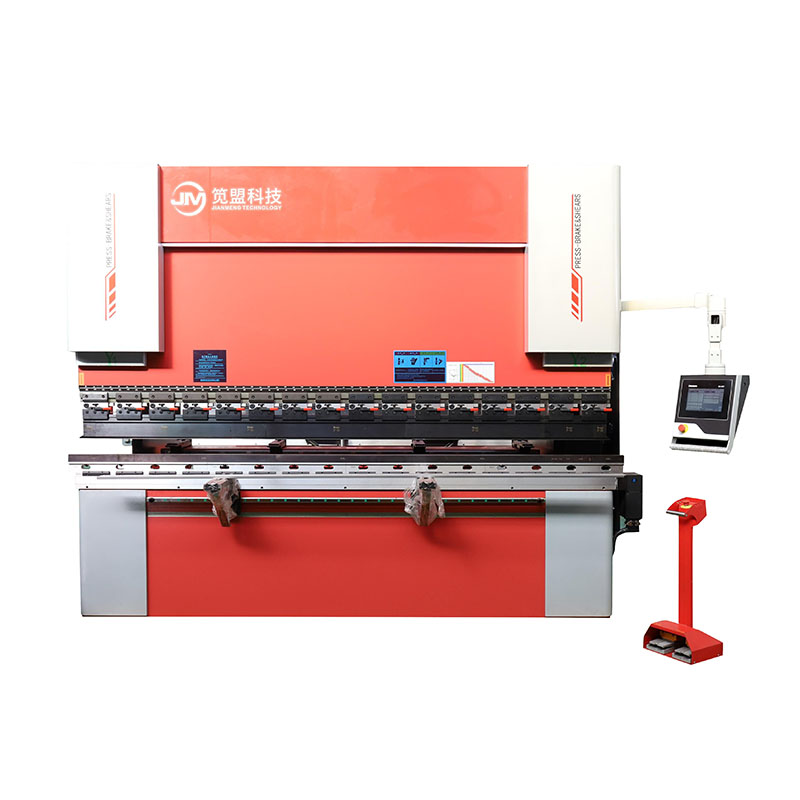

JM è uno dei principali produttori cinesi di presse piegatrici idrauliche. Jianmeng, in qualità di produttore professionale di attrezzature per la lamiera in Cina, dispone di un laboratorio di produzione di scaffali standardizzato, con l'innovazione tecnologica come vantaggio principale. La pressa piegatrice idraulica JIANMENG può supportare max. 4+1 assi e maggiore velocità di lavoro, è la scelta migliore per soddisfare le richieste dei mercati competitivi di oggi.
La pressa piegatrice idraulica prodotta dal produttore cinese JM è la scelta migliore per la startup che vuole risparmiare denaro o per chiunque desideri utilizzare la macchina in modo semplice.
Numero di assi di controllo: 4+1
Funzione riservata dell'interfaccia del manipolatore di flessione intelligente
Corpo speciale macchina elettroidraulica WE67K, trattamento di invecchiamento e normalizzazione.
Il tappo posteriore è dotato di servomotore ad alte prestazioni e vite a ricircolo di sfere.
Sistema CNC completamente integrato standard olandese DELEM-DA53T.
1 set di stampi superiore e inferiore standard dello stesso tonnellaggio (gli stampi inferiori sono progettati in base ai prodotti di piegatura).
- Sistema CNC: DELEM olandese
- Sistema idraulico: Rexroth
- Righello per grigliato: GIVI
- Pompa dell'olio ad alta pressione: SUNNY
- Apparecchi a bassa tensione: Schneider
- Giunto tubo olio: DEGUO
- Sigillo: Parker
1. | Pressione nominale | KN | 1300 | ||
2 | Lunghezza di piegatura | mm | 3000 | ||
3 | Spaziatura delle colonne | mm | 1300 | ||
4. | corsa del cilindro | mm | 120 | ||
5. | Altezza massima di apertura | mm | 370 | ||
6 | profondità della gola | mm | 25 | ||
7 | velocità di movimento della diapositiva | portando folle | M/ | 18 | |
8 | lavorando | mm/s | 10 | ||
9 | viaggio di ritorno | mm/s | 16 | ||
10 | Potenza del motore principale (standard nazionale | KN | 5.5 | ||
11 | 8lide Yl, Y2precisione | 8lider ripeti acct ac! | mm | ≤±0,01 | |
12 | Precisione di posizionamento della slitta | mm | ≤±0,02 |
Il telaio è saldato in acciaio, eliminando le tensioni interne mediante normalizzazione e vibrazioni ad alta frequenza, garantendo la precisione complessiva della macchina utensile, avendo la migliore rigidità, eccellente capacità antitorsione e antiribaltamento. La piastra del banco di lavoro più spessa e il cursore più spesso rendono la macchina molto rigida. Pertanto, durante la piegatura, la deformazione del cursore e del piano di lavoro è molto piccola e il pezzo ha un'eccellente linearità e uniformità angolare.
Utilizzare un'alesatrice-fresatrice per pavimenti di grandi dimensioni e un metodo di lavorazione una tantum dopo la saldatura integrale per eseguire lavorazioni di precisione e garantire l'accuratezza della lavorazione.
Viene adottato lo speciale sistema idraulico (sistema di controllo della servosincronizzazione proporzionale elettroidraulica) della piegatrice Rexroth in Germania. Il sistema è un sistema di controllo della posizione, di tipo ad anello chiuso. Rileva dinamicamente l'errore di sincronizzazione del pattino tramite il righello del reticolo. La servovalvola elettroidraulica del sistema di controllo numerico corregge l'errore di sincronizzazione del blocco scorrevole, in modo che il blocco scorrevole possa sempre rimanere parallelo al banco di lavoro in condizioni di carico parziale completo. La precisione sincrona del blocco scorrevole è ≤±0,02 mm.
Il sistema di controllo numerico controlla la dimensione di apertura della valvola proporzionale e la valvola proporzionale regola l'ingresso dell'olio dei cilindri dell'olio sinistro e destro. Gli assi Y1 e Y2: i lati sinistro e destro del blocco scorrevole sono rispettivamente dotati della scala a reticolo lineare ad alta precisione GIVI (Y1-Y2) dell'azienda europea ATEK, che viene utilizzata per misurare la distanza esatta tra il cursore blocco e il banco di lavoro. La scala del reticolo e la colonna sono collegate in modo morbido e la deformazione della colonna non influirà sul posizionamento. I dati di posizione vengono immediatamente restituiti al sistema CNC, che può calcolare il segnale di controllo della servovalvola in uscita (S1-S2). Pertanto, la precisione di posizionamento del cursore è ≤±0,02 mm.
